Kaminbau

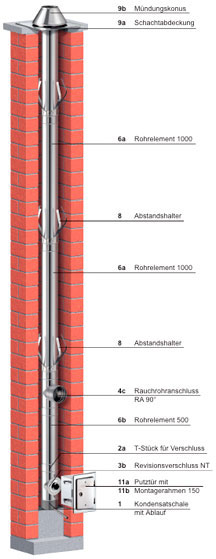

Edelstahl-Sanierungssysteme

Das universelle, einwandige Sanierungssystem aus Edelstahl

Dieses System ist geeignet für:

Regelfeuerstätten
alle Brennstoffe
Öl- und Gasfeuerstätten im Unter- und Überdruckbetrieb
Festbrennstoffe im Unterdruckbetrieb
Feuchtunempfindlich bei Öl und Gas
schnelle Montage

Sicherheit für den einwandfreien Betrieb:

umfangreiches Bauteilsortiment
durchgehend stumpfnahtgeschweißt
mit eingelegter Lippendichtung überdrucksicher

10 Jahre Funktionsgarantie

Sicherheit bei der Montage:

abgestimmtes Zubehör
passgenaue Elemente
handliche Baugröße
geringes Gewicht
sofort betriebsbereit
keine Schweißarbeiten an der Baustelle

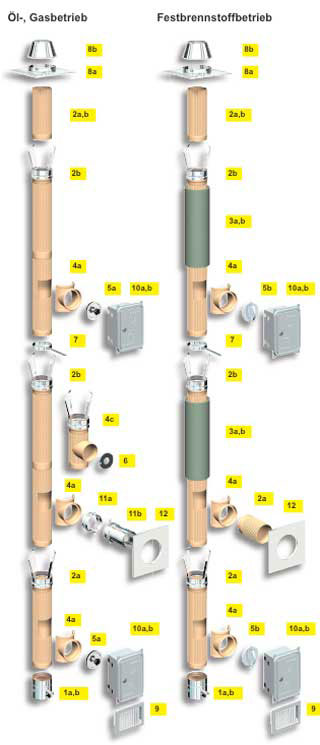

Keramik-Sanierungssysteme

Das universelle Sanierungssystem aus Profilkeramik

Dieses System ist geeignet für:

alle Brennstoffe
alle Feuerstätten
raumluftabhängige Betriebsweise
raumluftunabhängige Betriebsweise für Öl und Gas
Überdruckbetrieb für Öl- und Gas

Das Profilkeramiksystem ist:

feuchtunempfindlich
versottungssicher
ausbrennsicher
schallabsorbierend

Die Vorteile:

freie Wahl des Brennstoffs: Erdgas. Heizöl, Pellets, Holz oder Kohle
133 cm hohe keramische Profilrohre für schnelle Versetzgeschwindigkeit
keramische Steckverbindung mit genau abgestimmter Fugenmasse für sichere Verbindungstechnik
zusätzliche Edelstahlmanschetten mit flexiblen Abstandshaltern zur 1optimalen Zentrierung
Reduzierung des Energieverbrauchs durch Nutzung des Wärmetauschereffekts
30 Jahre Funktionsgarantie

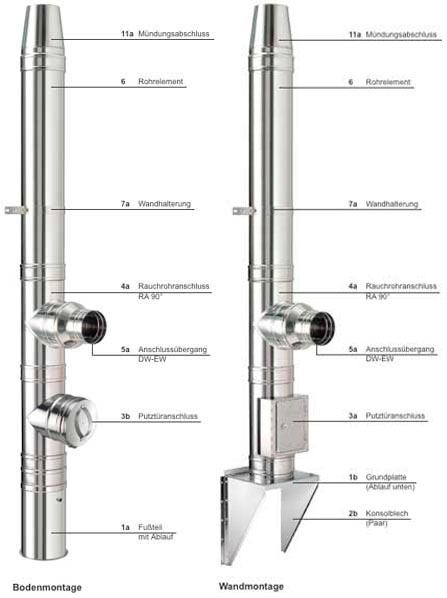

Doppelwandige Edelstahlsysteme

Das Edelstahl – Doppelwandsystem mit Multifunktion

Dieses System ist geeignet für:

Regelfeuerstätten
alle Brennstoffe
Öl- und Gasfeuerstätten im Unter- und Überdruckbetrieb
Festbrennstoffe im Unterdruckbetrieb
Feuchtunempfindlich bei Öl und Gas
schnelle Montage

Sicherheit für den einwandfreien Betrieb:

durchgehende Wärmedämmung
niedrige Oberflächentemperatur
Innenrohr durchgehend stumpfnahtgeschweißt

10 Jahre Funktionsgarantie

Sicherheit bei der Montage:

passgenaue Elemente
abgestimmtes Zubehör
handliche Baugrößen
geringes Gewicht
hohe Stabilität
sofort betriebsbereit
keine Wärmedämm- und Schweißarbeiten an der Baustelle

Doppelwandige Edelstahl-Keramiksysteme

Das erste Edelstahlsystem mit keramischem Innenrohr

Dieses System ist geeignet für:

Regelfeuerstätten
alle Brennstoffe
Boden- und Wandmontage
sofortigen und nachträglichen Einbau
Unterdruckbetrieb

Merkmale:

außergewöhnlich durch die Symbiose von Edelstahl-Außenrohr und keramischem Profilinnenrohr
feuchtunempfindlich und rußbrandbeständig
WIG/ laserstumpfnahtgeschweißt
mit Kapillarstopp

Die Vorteile:

keramische Profilinnenrohre für lange Lebensdauer
sichere Verbindungstechnik:
- bei den Innenrohren durch die keramische Steckverbindung und genau abgestimmte Fugen-Masse
- außen durch integrierte Klemmbänder mit Spannverschlüssen
durchgehende Wärmedämmung
niedrige Oberflächentemperatur
geringer Platzbedarf
keine Fundamentierung erforderlich
kurze Bauzeit durch passgenaue Elementbauweise
keine Wärmedämm- und Schweißarbeiten erforderlich
30 Jahre Funktionsgarantie

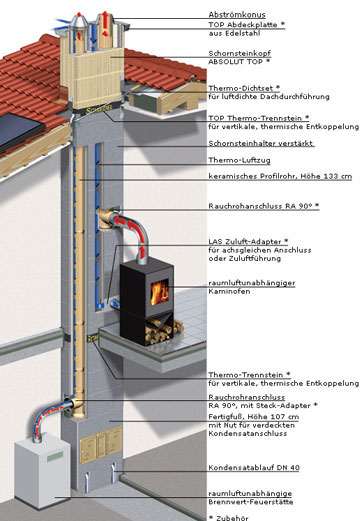

Wenn's schnell gehen soll - unsere Fertigkamine

Es handelt sich hier um geschosshohe Elemente, die speziell für den Fertigbau und für das Bauen in Serie entwickelt wurden.

Besondere Leistungsmerkmale:

Nur wenige Elemente, industriell vorgefertigt, schnell und sicher zu versetzen
Geringes Gewicht gegenüber herkömmlich gefertigten geschosshohen Schornsteinen
Geringer Platzbedarf durch Kompaktbauweise
Biegesteife Ausführung für sicheren Stand auch bei großen Höhen über Dach

Grundlagen

Schnelligkeit
Die Elemente werden direkt an die Baustelle geliefert und können mit einem Kran in kürzester Zeit sicher und zuverlässig versetzt werden.

Geringes Gewicht und geringer Platzbedarf
Durch die Anwendung von Leichtbeton-Mantelsteinen in Kompaktbauweise wurden Gewicht und Platzbedarf gegenüber herkömmlich gefertigten geschosshohen Schornsteinen erheblich reduziert.

Lieferung komplett mit Zubehör
Die geschosshohen Elemente werden komplett mit Zubehör geliefert. Alle erforderlichen Funktionsteile wie Putztüren und Rauchrohranschlüsse werden nach Vorgabe bereits werkseitig eingebaut.

Biegesteife Ausführung – einfach, zeitsparend und sicher
Die biegesteife Ausführung der Schornsteinanlage wird bei Bedarf geliefert. Sie ist dann erforderlich, wenn der Schornstein soweit über Dach steht, dass sein Eigengewicht für die Aufnahme der Windkräfte zu gering ist sowie bei nicht ausreichender seitlicher Abstützung durch Geschossdecken oder der Dachkonstruktion.

Konstruktiver Aufbau

Bauart
Die geschosshohen Elemente gibt es als zwei- und dreischalige Schornsteinsysteme.

Elementhöhen
Die geschosshohen Elemente werden in Elementhöhen bis zu 6,0 m gefertigt.

Rauchrohranschluss
Rauchrohranschlüsse werden werkseitig eingebaut nach Vorgabe der Anschlussrichtung und der Achshöhe im 33 cm-Rastermaß.

Stülpkopf
Zu allen geschosshohen Schornsteinanlagen ist ein passender Stülpkopf mit den bekannten Oberflächen und Farben kurzfristig lieferbar.

Planungshinweise

Bauliche Ausführung
Deckendurchführung allseitig ca. 5 cm größer als Schornsteinaußenmaße vorsehen. Deckenaussparung nach dem Versetzen fest mit nicht brennbarem Dämmstoff ausfüllen. Dachdurchführung im Sparrenfeld ausbetonieren, zuvor Trennschicht 0,5 – 1,0 cm (nicht brennbares Material) am Schornstein anbringen.

Abstand zu Hölzern
Die Außenflächen des Schornsteins müssen von Traghölzern, die nur streifenförmig an den Schornstein grenzen, 5 cm Abstand haben. Dachlatten dürfen anstoßen.

Kondensatablauf
Der Kondensatablauf am Schornsteinfuß sollte generell an die Hausentwässerung angeschlossen werden, da selbst beim Einsatz von festen Brennstoffen im Schornstein Feuchtigkeit, bzw. Niederschlagwasser entstehen können.

Ein Siphon mit einer Sperrwasserhöhe von 10 cm ist bereits werkseitig integriert.

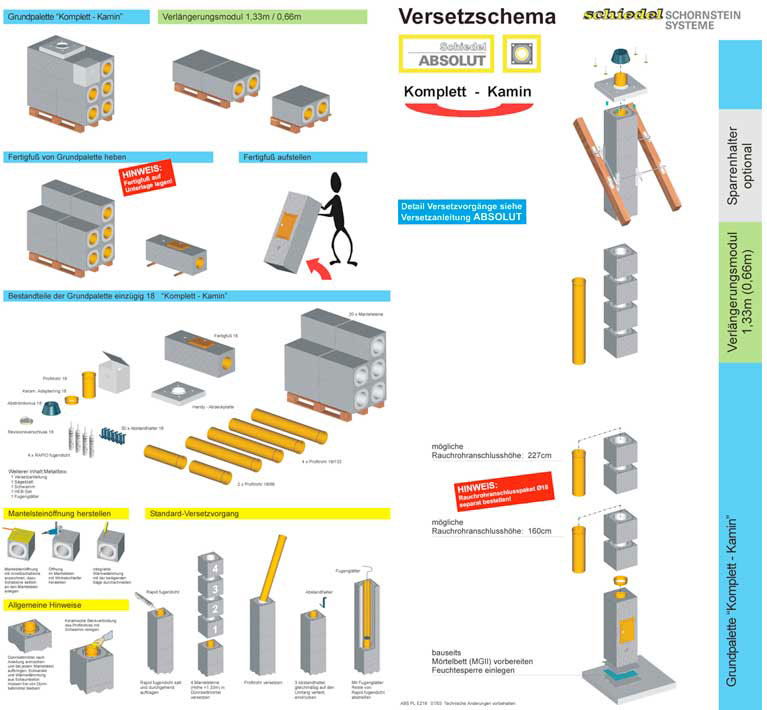

Ein Kamin zum Montieren?

Alle Kaminsysteme unterscheiden sich im Wesentlichen dadurch, dass sie entweder als Montagekamine bauseits in 33 cm hohen Mantelsteinen vermauert werden, oder als Fertigkamine, die werkseits in geschosshohen, bis zu 6m langen Elementen vorgefertigt wurden und auf der Baustelle mittels Kran versetzt werden.
